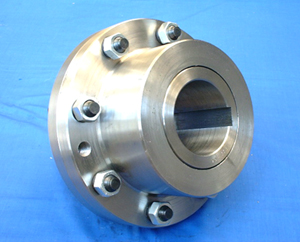

CLZ齿式联轴器

CLZ齿式联轴器

产品说明
 CLZ型齿式联轴器 特点及应用场合:具有少量轴线偏移补偿性能,不能缓冲、减振。外形尺寸小,理论上传递转矩大,需要润滑、密封,但噪声较大、价格贵,用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线,如冶金机械、重型机械等。CL、CLZ型为直齿式齿形,用于低速重载,两水平轴联接,直齿式补偿性能差,是淘汰品种,已被鼓形齿式代替,不应再选用。
    CL型--直齿式基本型,用于两辅端直接联接;

    CLZ型--直齿式接中间轴型,用于两轴长距离联接

CLZ型齿式联轴器的参数及主要尺寸:(JB/ZQ 4218-86)   mm

型号
公称转距
Tn
N.m
轴孔直径
轴孔长度
D
D1
D2
C
质量
kg
Y
d1,d2
L
CLZ1
710
18,19
42
170
110
55
16.0
7.96
20,22,24
42
6.0
25-60
62-142
2.5
CLZ2
1400
30-70
82-142
185
125
70
2.5
12.3
CLZ3
3150
40-90
112-172
220
150
90
2.5
25.4
CLZ4
5600
45-100
112-212
250
175
110
2.5
37.5
CLZ5
8000
50-120
112-212
290
200
130
5.0
54.8
CLZ6
11200
60-130
142-252
350
260
170
5.0
76.4
CLZ7
18000
65-150
142-252
350
260
170
5.0
106.0
CLZ8
23600
80-170
172-302
380
290
190
5.0
138.0
CLZ9
28000
90-190
172-352
430
330
210
5.0
162.0
CLZ10
50000
110-220
212-352
490
390
260
5.0
254.0
CLZ11
71000
120-250
212-410
545
445
300
5.0
374.0
CLZ12
100000
140-280
252-470
590
490
340
5.0
526.7
CLZ13
140000
160-300
302-470
680
555
380
7.5
749.0
CLZ14
200000
180-340
302-550
730
610
420
7.5
965.0
CLZ15
250000
200-380
352-550
780
660
480
7.5
1196
CLZ16
355000
240-420
410-650
900
755
530
10.0
1855
CLZ17
560000
260-480
410-650
1000
855
630
10.0
2690
CLZ18
710000
300-530
470-800
1100
950
710
10.0
3561
CLZ19
1000000
360-560
550-800
1250
1050
800
15.0
4808
